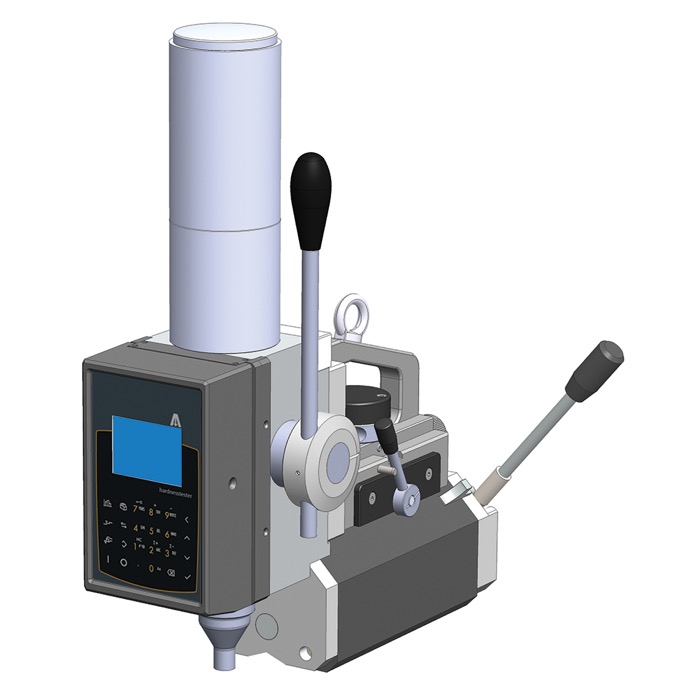

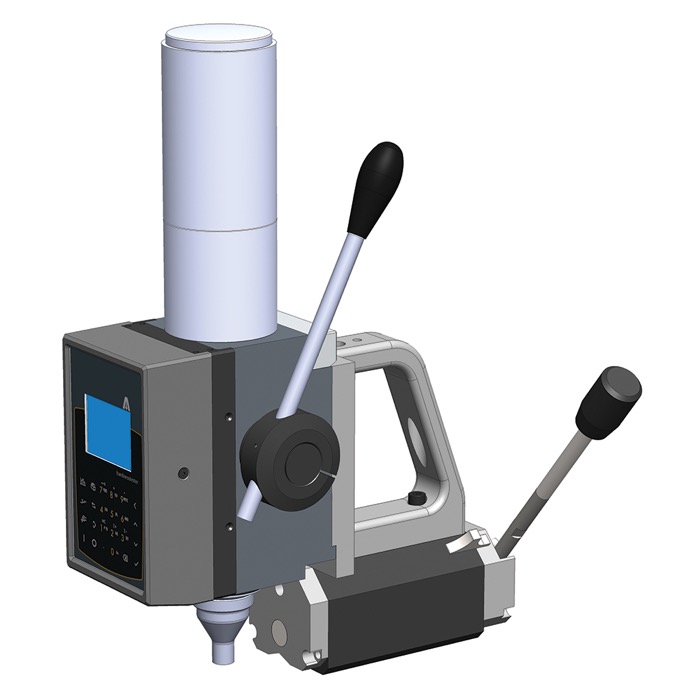

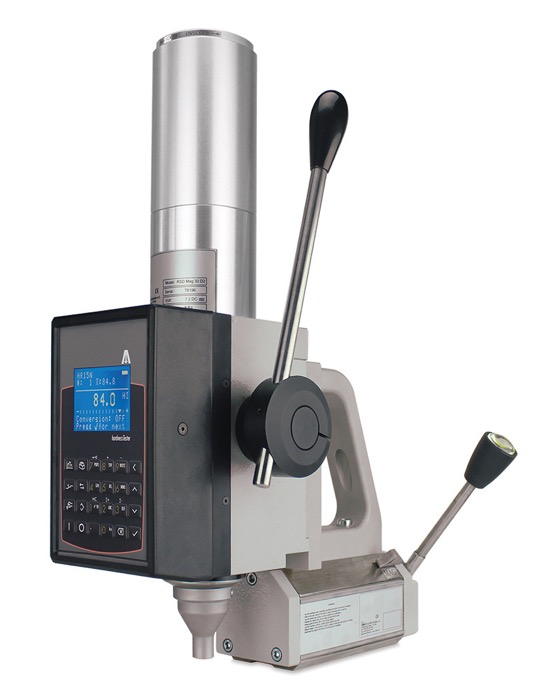

RSD MAG

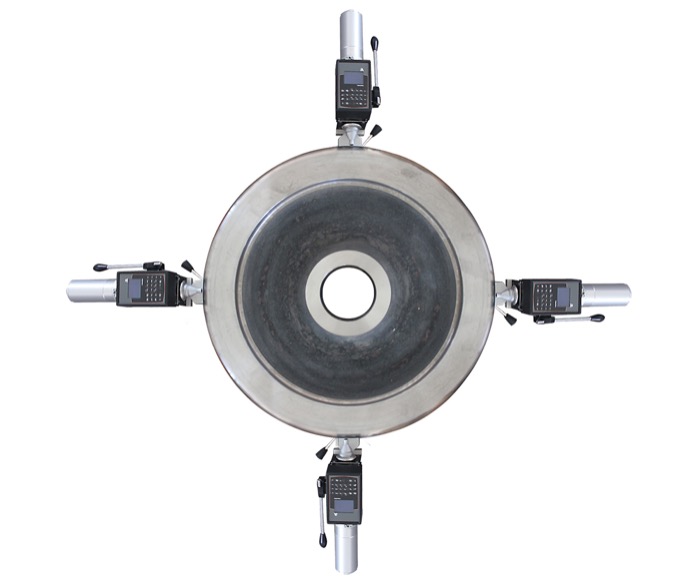

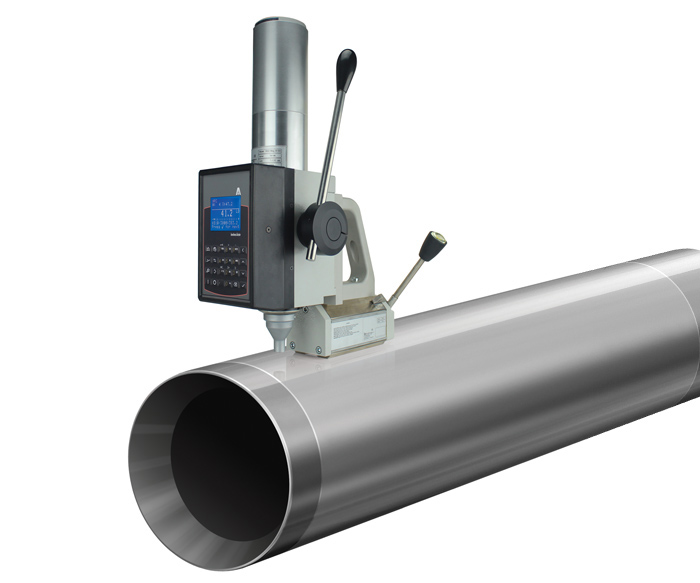

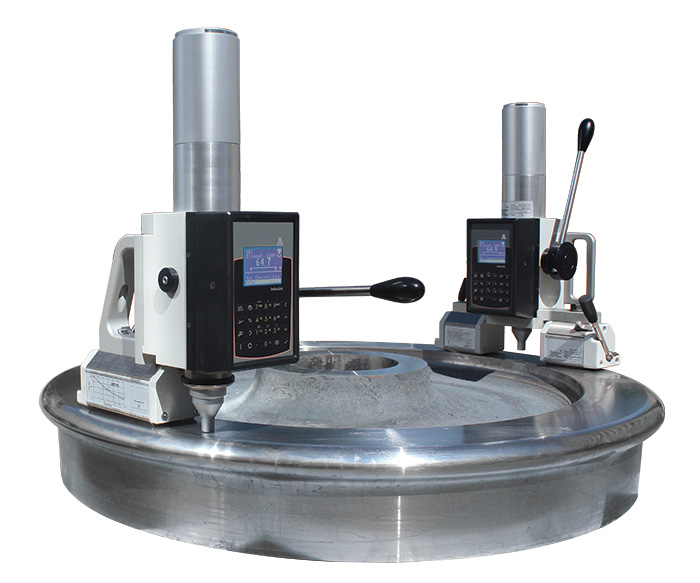

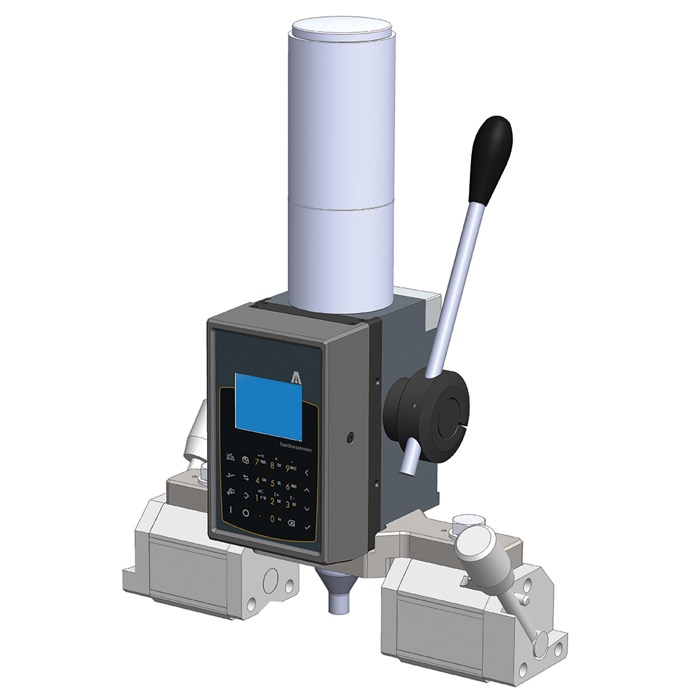

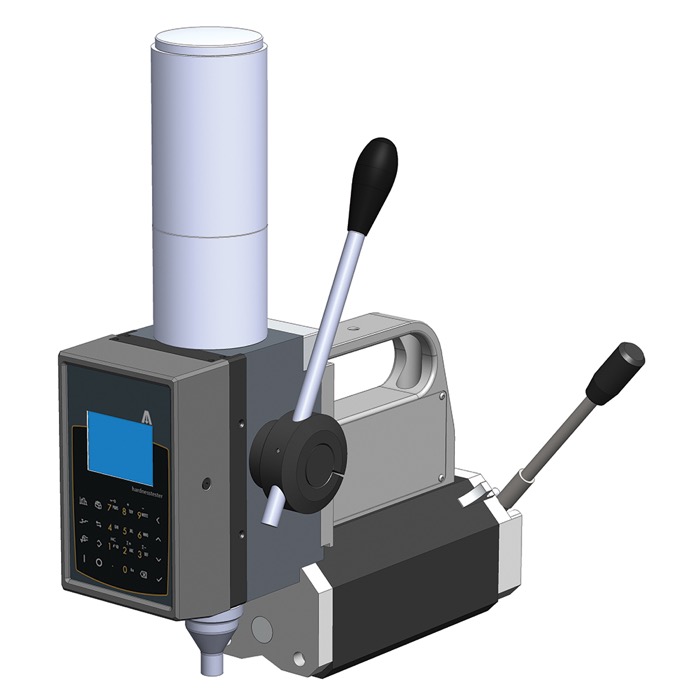

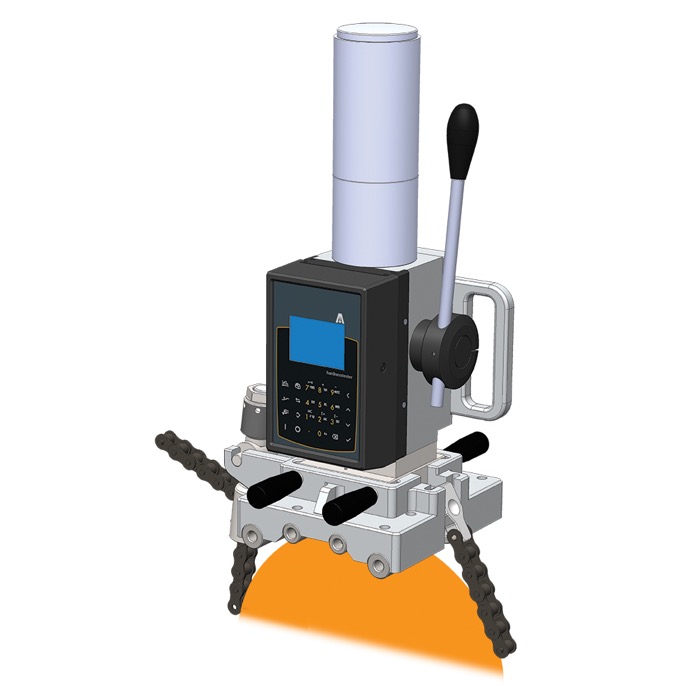

RSD MAG 為世上第一台攜帶式硬度計，對洛氏、表面洛氏、勃氏和維克氏的硬度量測設有磁性夾緊系統，採用手動裝置能夠自動讀值，不論距離及自動試驗週期，以單一開始鍵去連接表面且安全夾緊試件，平坦或圓弧表面皆適用，測頭能與試品自排成一直線進行測量，操作可達360°的定位，甚至顛倒，不受任何方向影響，能直接在大型試品、車管、閥門之表面上進行直接測量；採荷重元閉迴路控制回饋系統，使荷重穩定和負載達到高線性的精確 (Affri專利)，測量結果不會受任何結構水平、變形或振動而影響；使用者界面為液晶顯示螢幕，擁有換算表和完整的校正標準，統計數據和圖表是自動產生的，可以大量儲存。所有量測滿足 ASTM E-18 E-10 E384和ISO 6508 6507 6506國際硬度標準，適用於所有金屬硬度的測試，包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金，在熱處理方面有淬火、滲氮、滲碳和表面硬化。
|
|
|
|
|
|
荷重: from 3 to 187,5 kgf (from 29,42 to 1839 N)
洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT
HBWT 勃式 ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F/D2)
維克式 ISO 6507 / ASTM E-384 (只有測頭): HV3 - HV10 - HV15 - HV30 - HV60 - HV100
簡易操作:
使用單一起動桿進行試品之量測，方便操作，結果將會在幾秒內顯示：

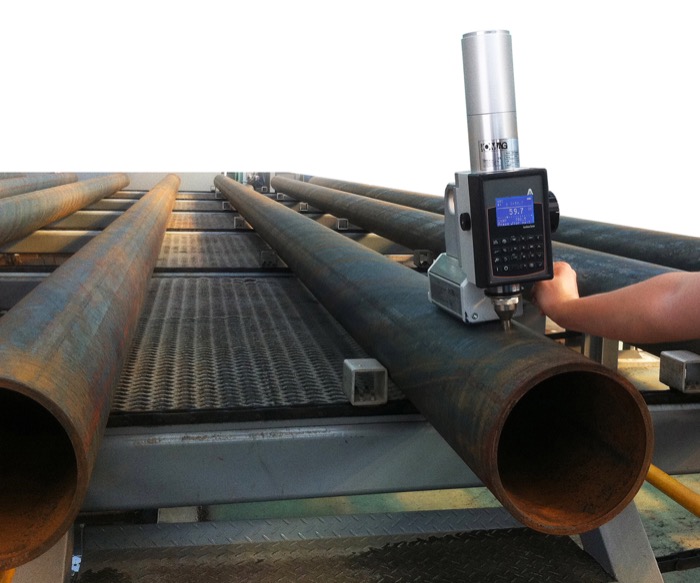

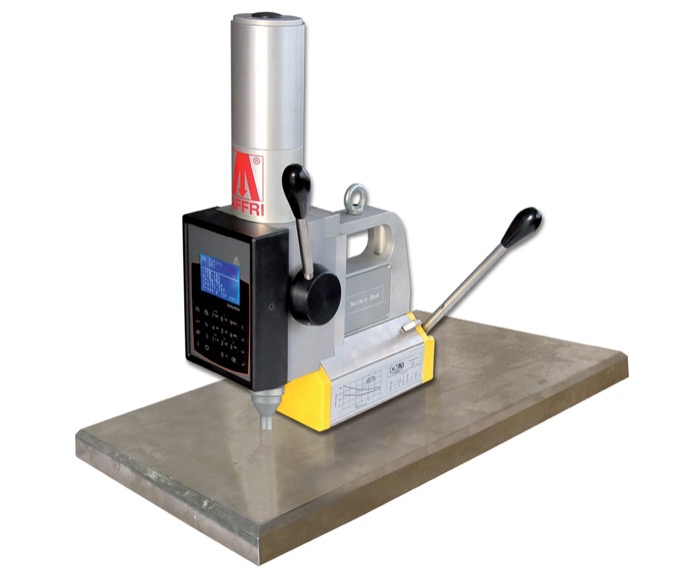

- 設置測試區域，並將硬度計置於試品上

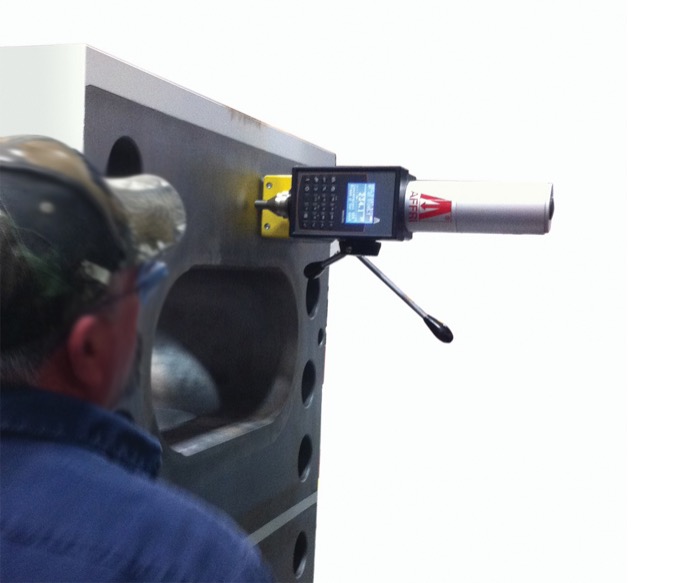

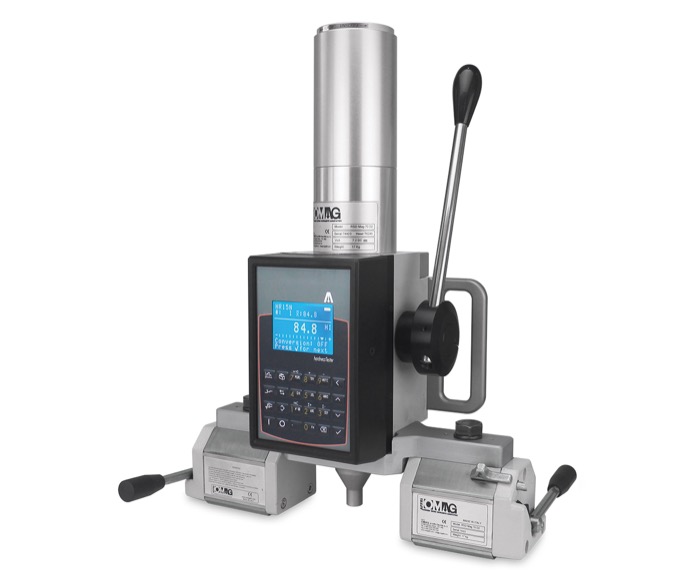

- 在測試時硬度計設有磁性夾緊系統，能夠強烈黏附於試品上
- 按下開始測試將會在4秒內顯示結果

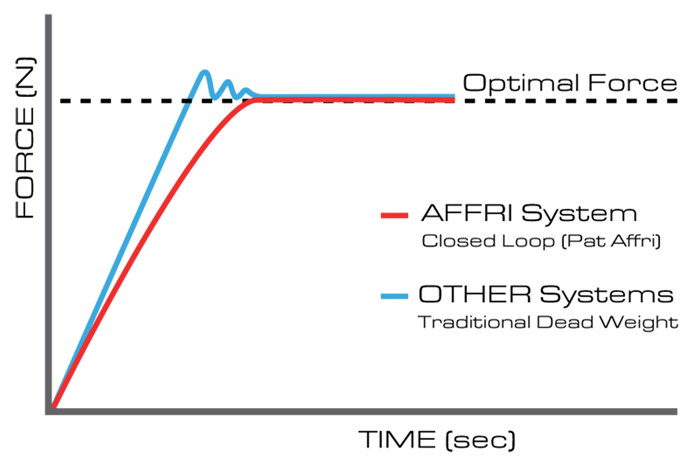

閉環技術 (PAT. AFFRI)
採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。重複性和再現性 (R&R)

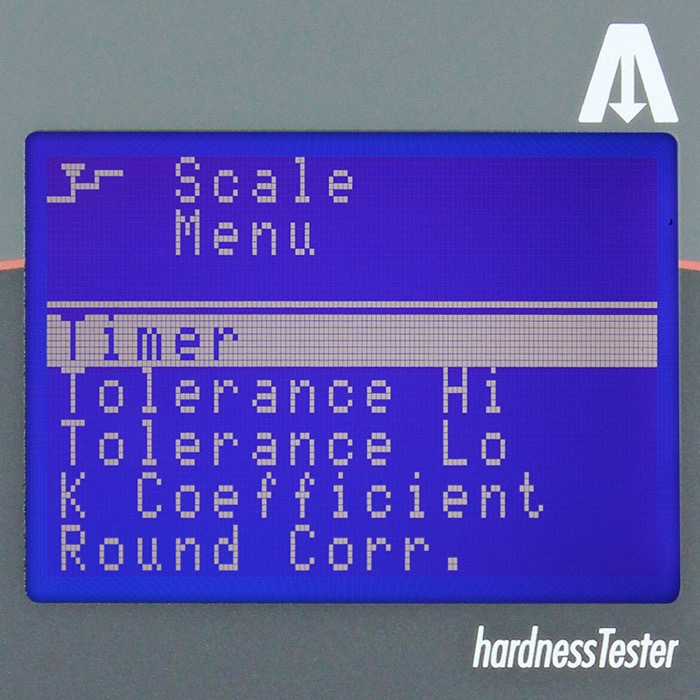

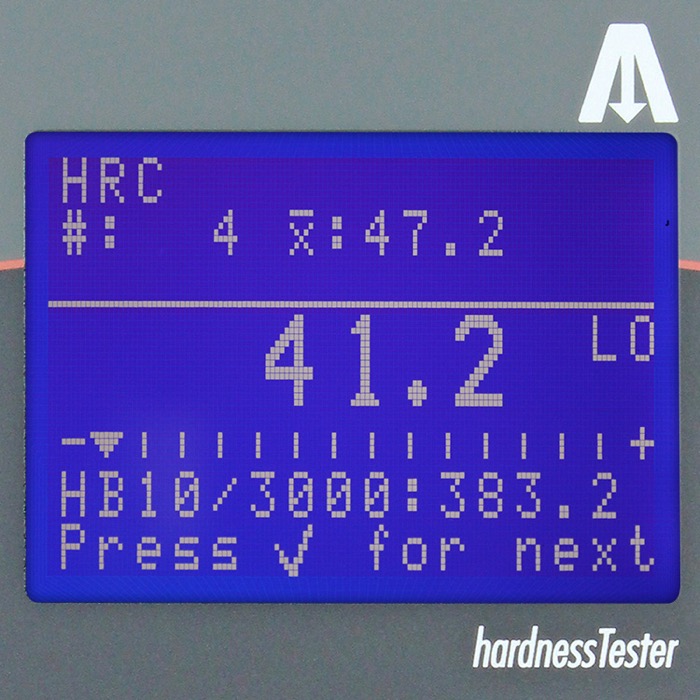

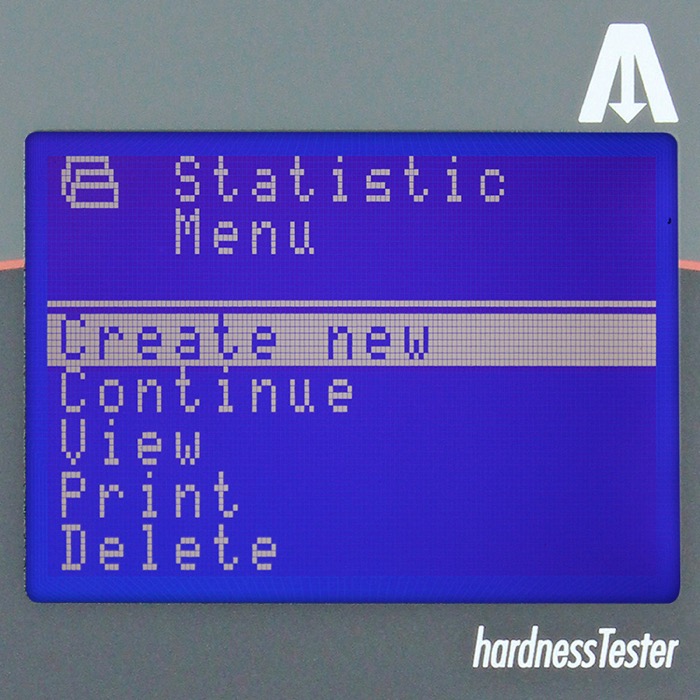

即使試品的狀態不好，硬度測試機仍然可以精確的測量出結果，數據將會顯示在第一次精確的測量裡而不需要反覆測試。RSD 軟體
在測試週期下，預先控制好安裝的軟體，能夠避免操作失誤：

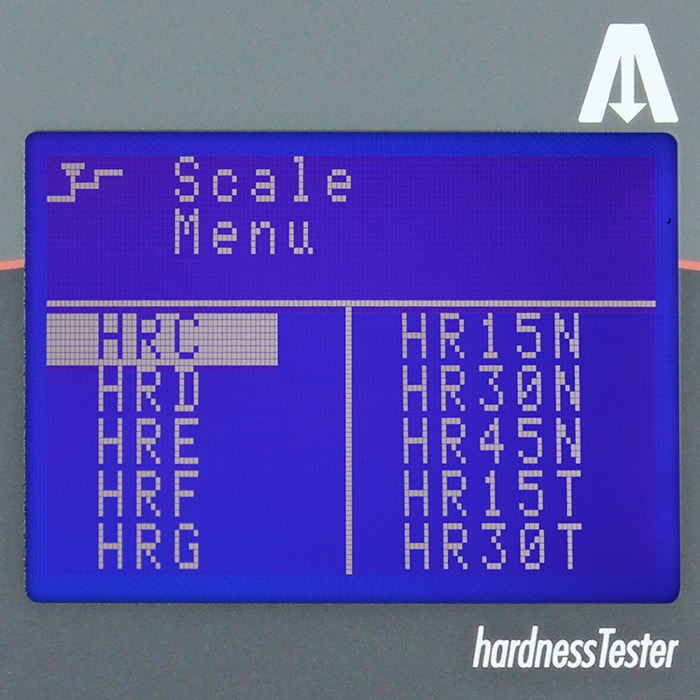

設置硬度測試方法
測試設置
儲存並列印統計數據

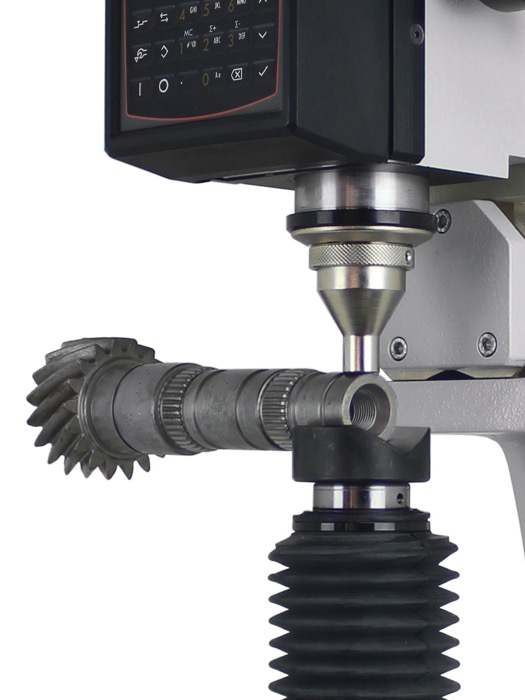

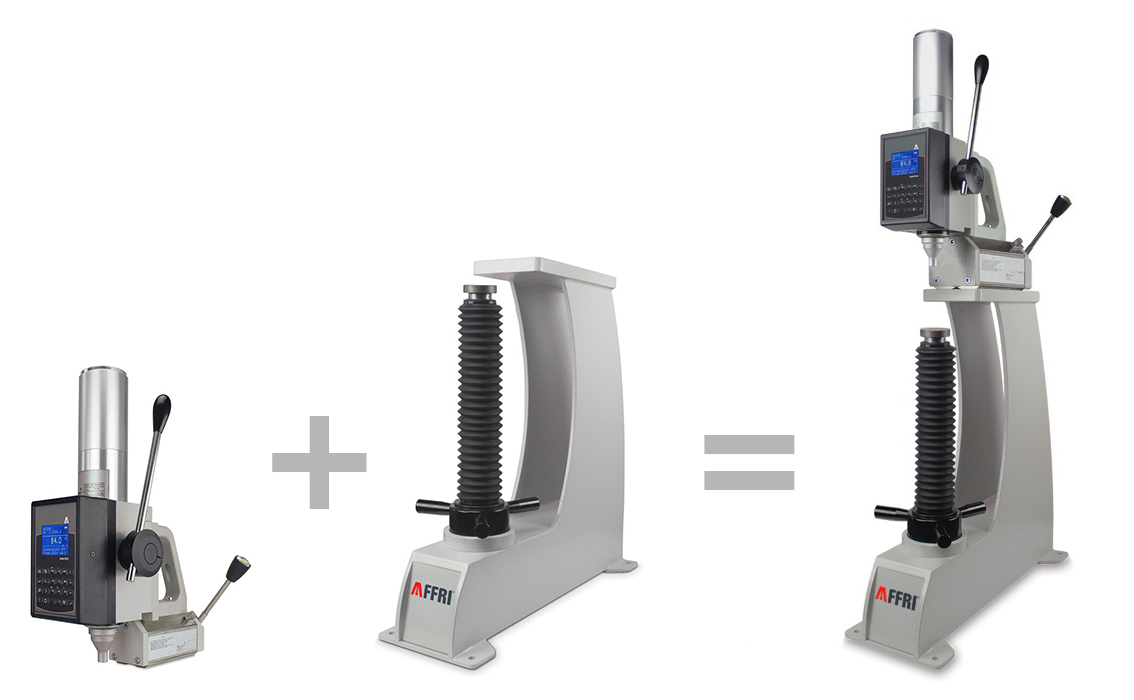

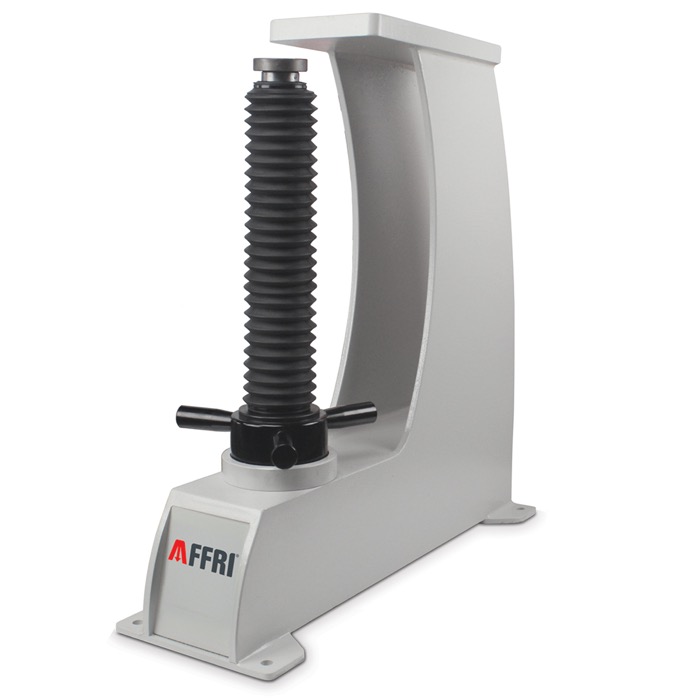

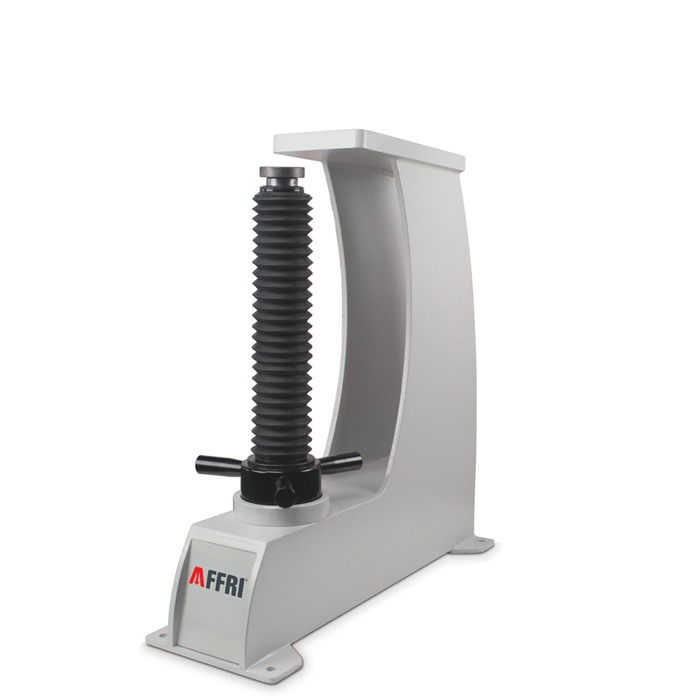

顯示結果、平均和轉移攜帶式 → 檯式

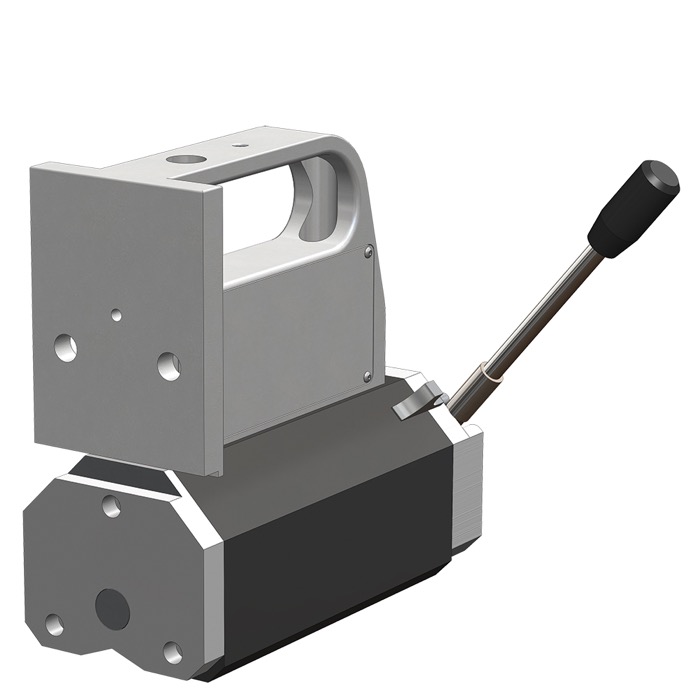

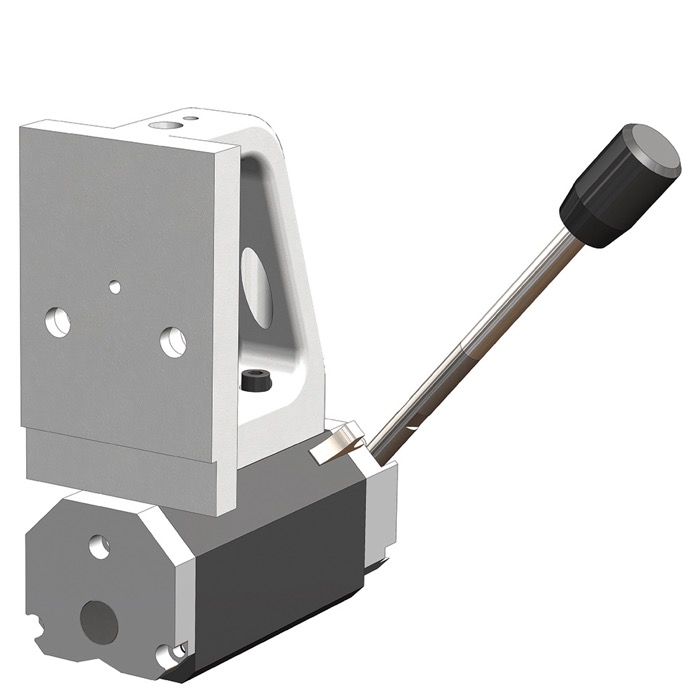

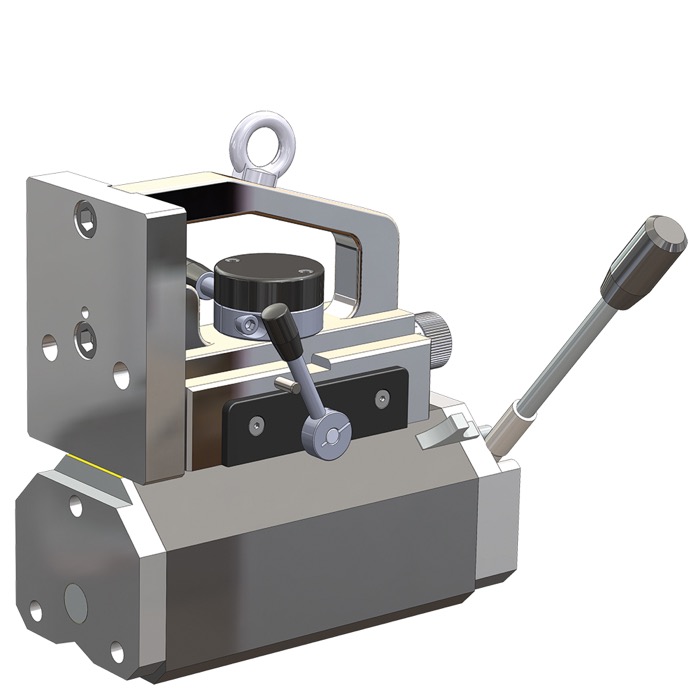

夾位系統 (PAT. AFFRI)

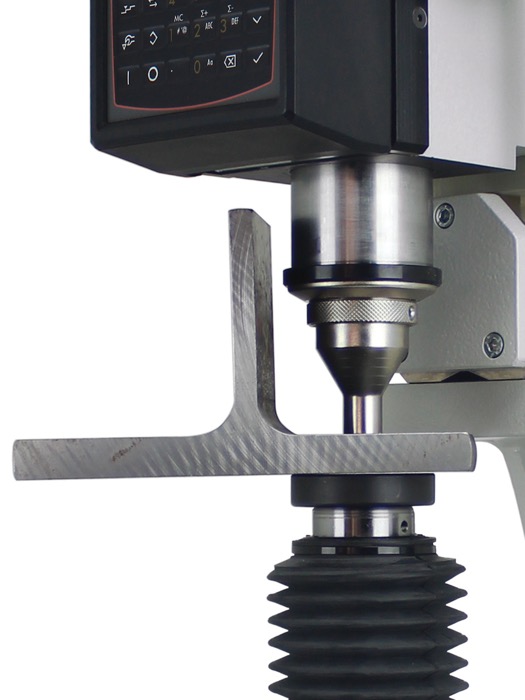

即使試品有生鏽、上油或骯髒的現象，硬度測試機的嵌位系統仍然可以緊緊的嵌住試品，保持測試週期的穩定並且得到精確的測量結果。50mm測頭與夾緊零件衝程
當測試時試品呈現不穩定或失調，MRS 系列擁有50MM的壓針和嵌位罩，針對不同厚度的試品進行硬度測量，AFERT 系統會追蹤試品而不會遺漏掉，但此硬度計無法對正在運轉的試品和升降螺桿進行測試。硬度計模型:
|
|
|
|
|
|

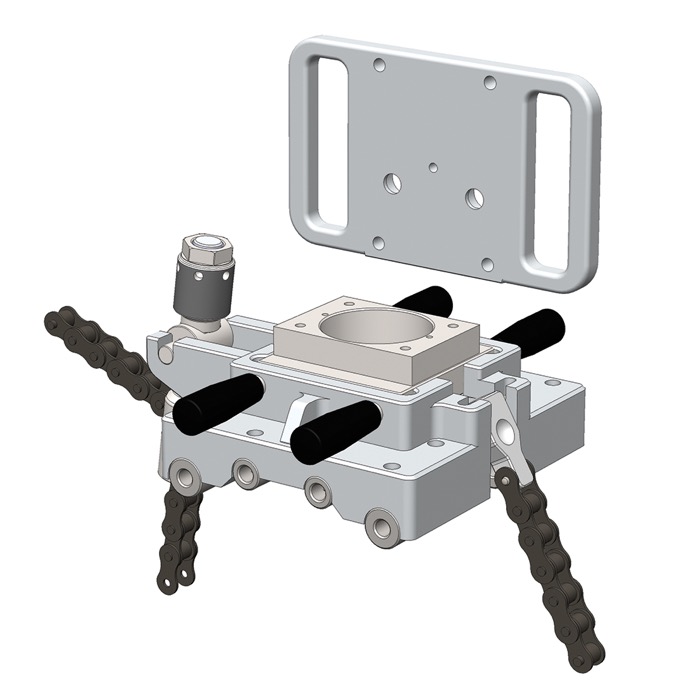

配件:
|
|
|
|
|
|
|
|
|
|
|
|
技術特色
|
RSDMAG D2
|
RSDMAG D4
|
|
|
符合標準
|
EN-ISO 6506 / EN-ISO 6508 / ASTM E-18 / ASTM E-10
|
|
|
壓針
|
0/50 mm
|
|
|
預荷重
|
RSD: 98.1 N (10 kgf)
|
RSD: 29.42 N (3 kgf)
|
|
試驗荷重
|
洛氏:588.4 - 980.7 - 1471 (60 - 100 - 150 kgf) 維克氏: 98.07 - 980.7 N (10 - 100 kgf) 勃式: 98.07 - 612.9 - 1226 - 1839 N |
表面洛氏:147.1 -294.2 -441.3(15 - 30 - 45 kgf) 維克式: 29.42 - 294.2 N (3 - 30 kgf) 勃式: 153.2 - 294.2 - 306.5 N (15.625 - 30 - 31.2 kgf) |
|
硬度範圍
|
洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR
表面洛氏: HRN + HRT
勃式: HB30 - HB10 - HB5 - HB2.5 MPa (F/D2)
維克式 (只有測頭): HV3 - HV10 - HV30 - HV100
|
|
|
精度
|
小於 0.5 %
|
|
