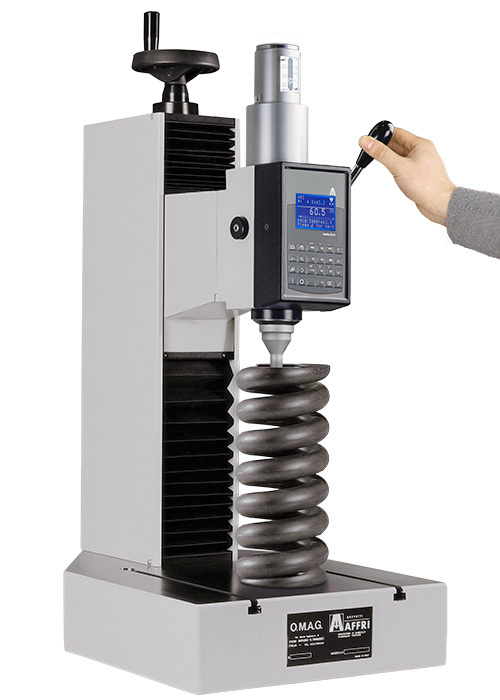

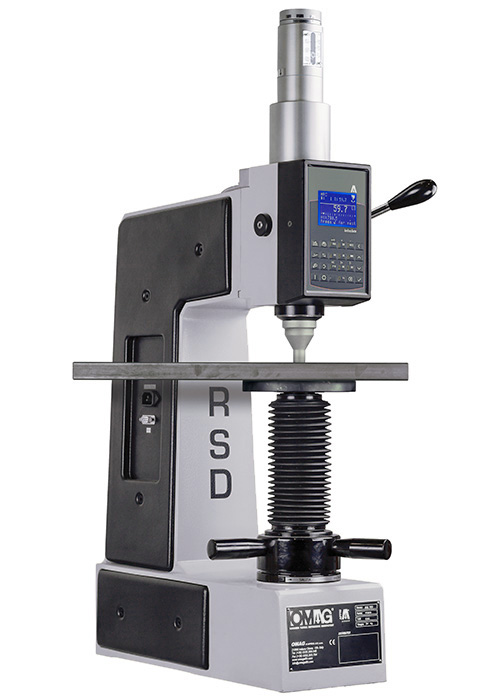

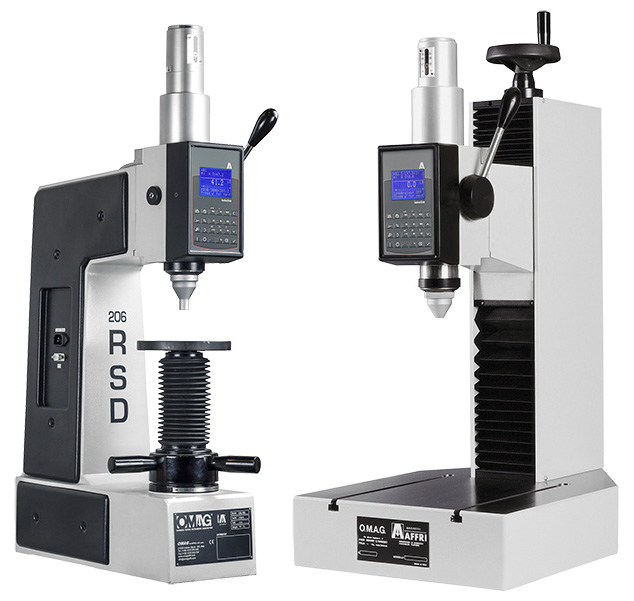

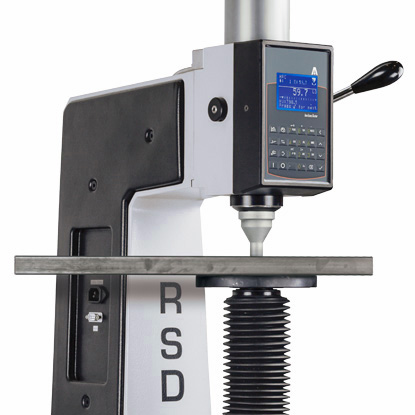

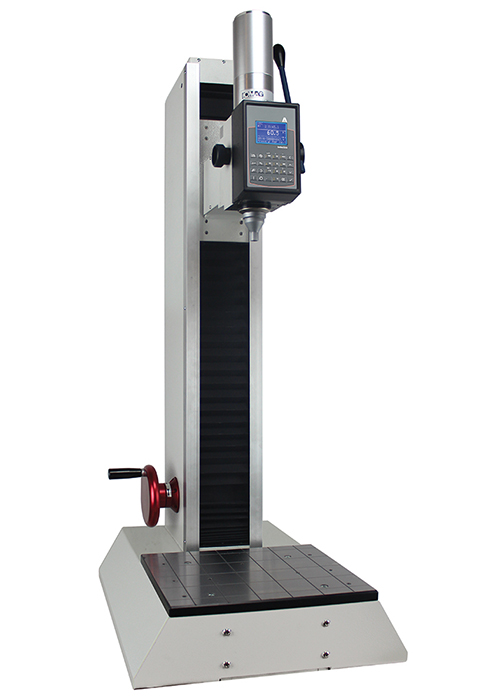

RSD SERIES
RSD 系列之硬度測試機擁有創新測量技術與垂直測量系統，硬度測試達到最高階深度精度及解析度，應用於韌性鋼鐵之測試，設有獨特測力器系統，以小底座製造之硬度計進入圓管並容易試驗其表面，確保深度測量技術之線路快速而精準，且在50mm彎曲以內，不平整或有油汙之表面下，自動補償所有錯誤與彎曲，亦可得到可信賴之試驗結果；在HBTW值方面，洛氏和布氏顯現出最高之精確度量測，數據將會顯示在第一次精確的測量裡且不需要反覆測試，負載與壓頭頂壓方向在同一軸線上，可獲得絕對硬度量測；在使用者介面上有LED 顯示螢幕，統計數據和圖表自動產生，可以大量儲存，對洛氏、表面洛氏、勃氏、維克氏和蕭氏的測試滿足ASTM和ISO國際標準。RSD系列適用於所有金屬硬度的測試，包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金，在熱處理方面有淬火、滲氮、滲碳和表面硬化，包含硬的和軟質材料，亦可試驗有厚度之試品測量，擁有一個可承載1000公斤試件的寬敞工作檯。
|
|
|
|
|
|
荷重: from 3 to 187,5 kgf (From 29,42 to 1839 N)
洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT
HBWT 勃氏 ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F/D2)
維克氏 ISO 6507 / ASTM E-384 (只有測頭): HV3 - HV10 - HV15 - HV30 - HV60 - HV100
手桿裝置及自動循環
不論距離及電動試驗週期，向下拉起動桿連接表面且夾緊試件鎖定試品，硬度測試機的週期會自動開始並且在幾秒鐘之內顯示出結果。閉環技術 (PAT. AFFRI)
採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。重複性和再現性 (R&R)
即使試品的狀態不好，硬度測試機仍然可以精確的測量出結果，數據將會顯示在第一次精確的測量裡而不需要反覆測試。壓針設計

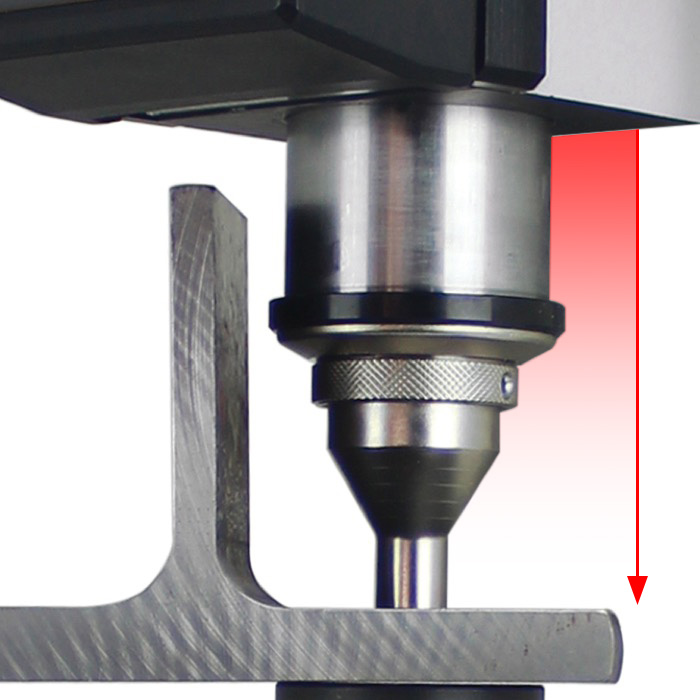

當測試時試品呈現不穩定或失調，MRS系列擁有50MM的壓針和嵌位罩，針對不同厚度的試品進行硬度測量，AFERT系統會追蹤試品而不會遺漏掉，但此硬度計無法對正在運轉的試品和升降螺桿進行測試。夾位系統 (PAT. AFFRI)
即使試品有生鏽、上油或骯髒的現象，硬度測試機的嵌位系統仍然可以緊緊的嵌住試品，保持測試週期的穩定並且得到精確的測量結果。半自動測試頭

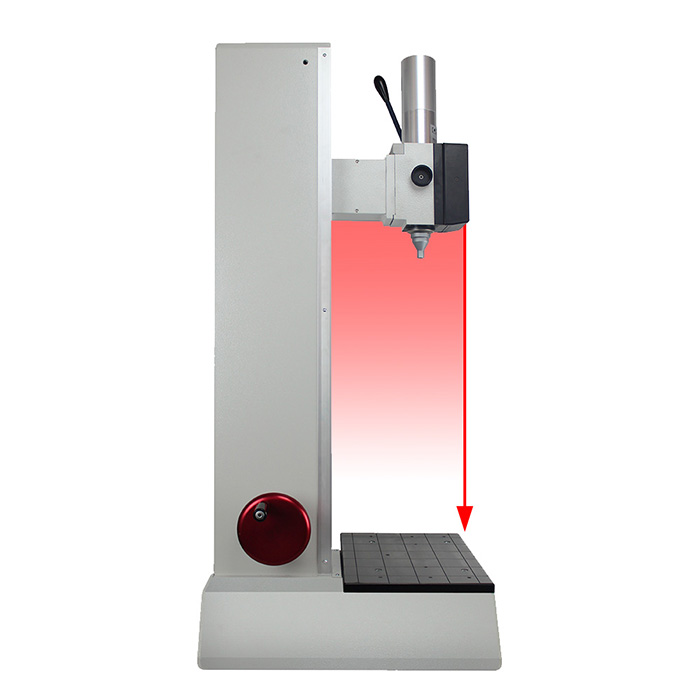

總形成700MM垂直移動距離，比起一般的試品，此硬度計的電動測試頭能夠輕鬆檢測大型且高難度的試品。大型工作檯

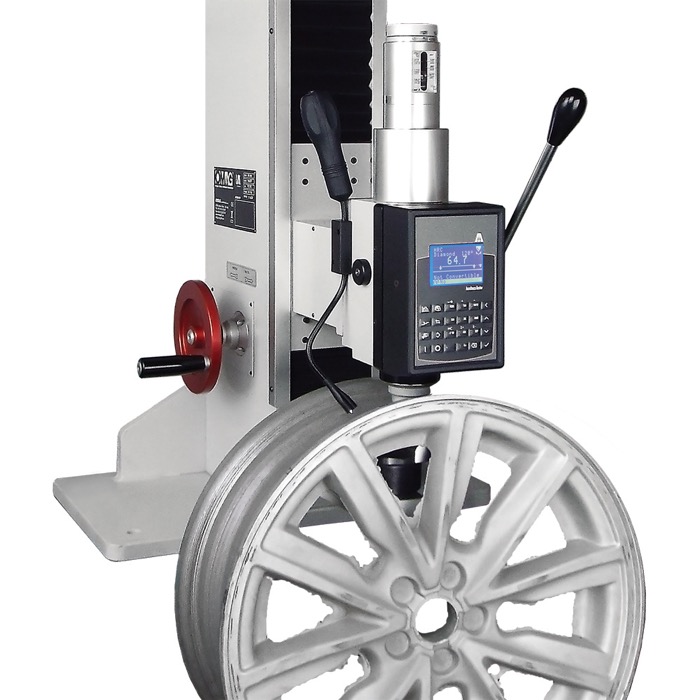

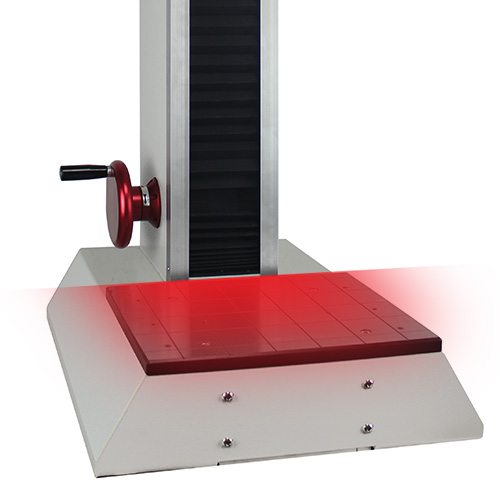

RSD系列擁有舒適的工作檯，能夠承受超過1000kg的規則或不規則試品進行精確的測量。圓型工作檯

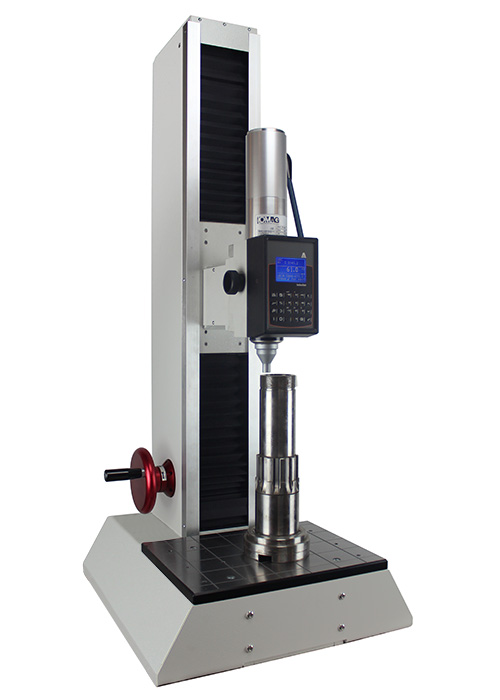

提供圓柱面或各種試品直徑之硬度做測試。RSD 軟體
在測試週期下，預先控制好安裝的軟體，能夠避免操作失誤：
設置硬度測試方法
測試設置
儲存並列印統計數據

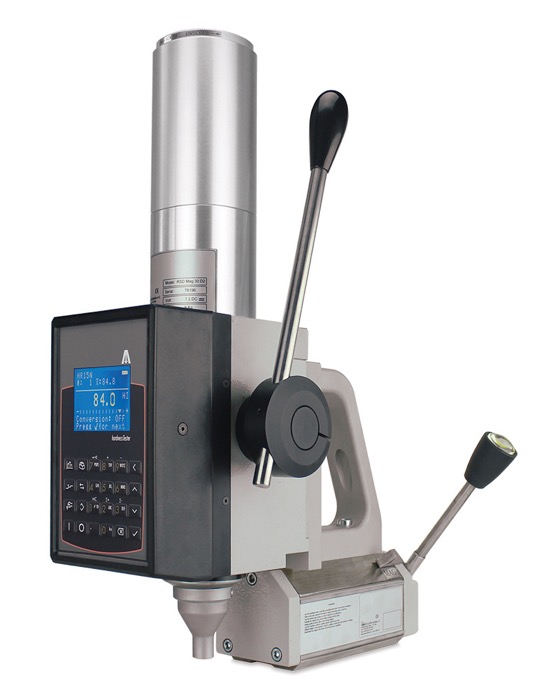

顯示結果、平均和轉移攜帶式硬度計 - AFFRI® RSD MAG
RSD MAG 攜帶式硬度計設有磁性夾緊系統，多種長度之壓針可在各種試驗區域與夾緊系統中適用，自動於勃氏或洛氏單元上顯示硬度測量結果，可於任何方向運作，不論平坦或圓弧表面皆適用，不受任何外在因素影響，所有測量皆符合 ASTM E-18 E-10 E384 和 ISO650865076506 國際標準，且在每次測量裡此硬度計能夠重複量測出最高精度。
技術特色
|
|
|
|
|
|
|

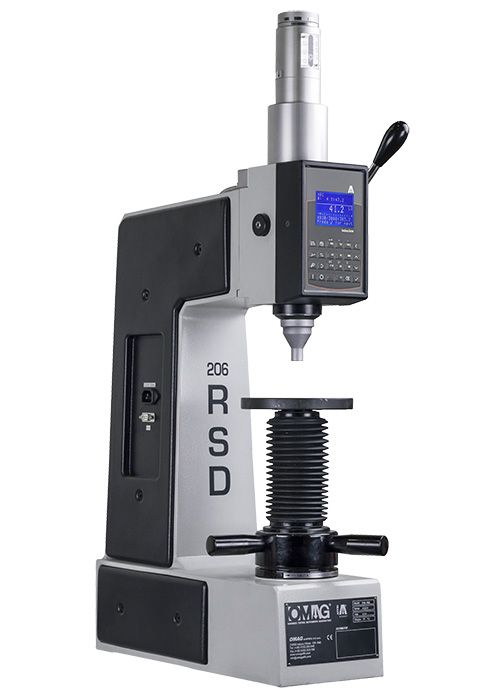

206 RSD / RS-SD
|

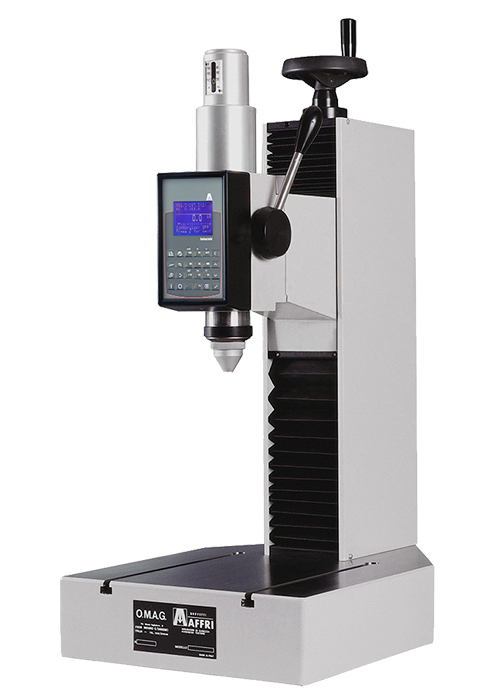

330 RSD / RS-SD
|
903 RSD / RS-SD
|
||
|
符合標準
|
EN-ISO 6506-2 / EN-ISO 6507-2 / EN-ISO 6508-2 / ASTM E-18 / ASTM E-10 / ASTM E384/ JIS
|
|||
|
X-Y 工作檯
|
----
|
330x390 mm
|
||
|
壓針
|
0/50 mm
|
|||
|
測試主機
|
----
|
0/300 mm
|
0/700 mm
|
|
|
測頭行程
|
0/215 mm
|
----
|
||
|
最大操作深度
|
190 mm
|
|||
|
預荷重
|
RSD: 98,1 N (10 kgf)
RS-SD: 29,4 (3 kgf)
|
|||
|
試驗荷重
|
RSD:
洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf)
維克氏 (只有測頭): 98.07 - 980.7 N (10 - 100 kgf)
勃氏: 98.07 - 612.9 - 1226 - 1839 N - 依需求提供 2452 N (10 - 62.5 - 125 - 187.5 kgf - 依需求提供 250 kgf)
RS-SD:
表面洛氏: 147.1 - 294.2 - 441.3 N (15 - 30 - 45 kgf)
維克氏 (只有測頭): 29.42 - 294.2 N (3 - 30)
勃氏: 153.2 - 294.2 - 306.5 N (15.6 - 30 - 31.2 kgf)
|
|||
| 硬度範圍 |
RSD:
洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR
維克氏 (只有測頭): HV10 - HV100
勃氏: HB30 - HB10 - HB5 MPa (F/D2)
RS-SD:
表面洛氏: HRN - HRT
維克氏 (只有測頭): HV3 - HV30
勃氏 : HB30 - HB10 - HB5 MPa (F/D2)
|
|||
|
精度
|
小於 0.5 %
|
|||
