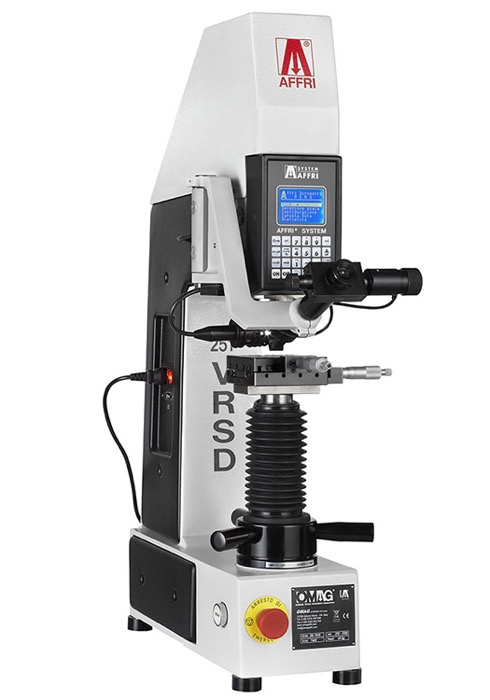

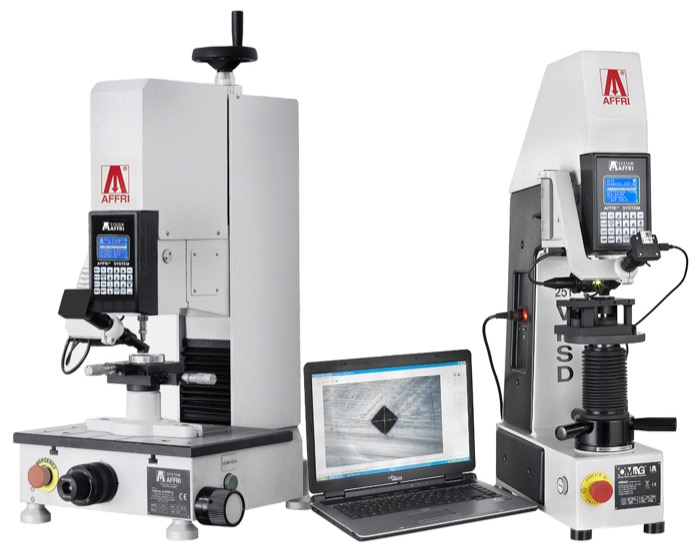

VRS 系列
VRS 系列擁有可承載一噸試片之寬敞工作檯，設有獨特電子閉迴路測力系統，以單一開始鍵去連接表面且夾緊試件，不論距離及電動試驗週期，確保深度測量技術之線路快速及精準，且在50mm彎曲以內，不平整或有油汙之多用硬度計表面下，亦可得到可信賴之試驗結果；使用者界面為液晶顯示螢幕，擁有換算表和完整的校正標準，統計數據和圖表是自動產生的，可以大量儲存；採用荷重元閉迴路控制回饋系統和Affri 創新之整合控制技術與垂直測量系統，使荷重穩定和負載達到高線性的精確 (Affri專利)，硬度計達到硬度測試之最高境界精度及解析度(誤差小於0.5%)；此外維克氏和蕭氏測頭透過 CCD高解析度鏡頭和相關軟體進行自動閱讀和全自動測試週期，維克氏及勃氏可數位或自動測量，對維克氏、努氏、勃氏、洛氏、表面洛氏和蕭氏的量測滿足 ASTM和ISO國際標準。VRS 系列適用於所有金屬硬度的測試，包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金，在熱處理方面有淬火、滲氮、滲碳和表面硬化，包含硬的和軟質材料；而努氏硬度測試適用於陶瓷和玻璃。 |
 |
 |
 |
 |
 |
 |
荷重:: from 0.3 to 250 kgf (From 2.940 to 2452 N)
維克氏 ISO 6507 / ASTM E-384 - Knoop ISO 4545: HV0,3 - HV0,5 - HV1 - HV2 - HV2,5 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV50 - HV100 / HK0,3 - HK0,5 - HK1
洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT
勃氏 ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 - HB 2,5 MPa (F/D2)

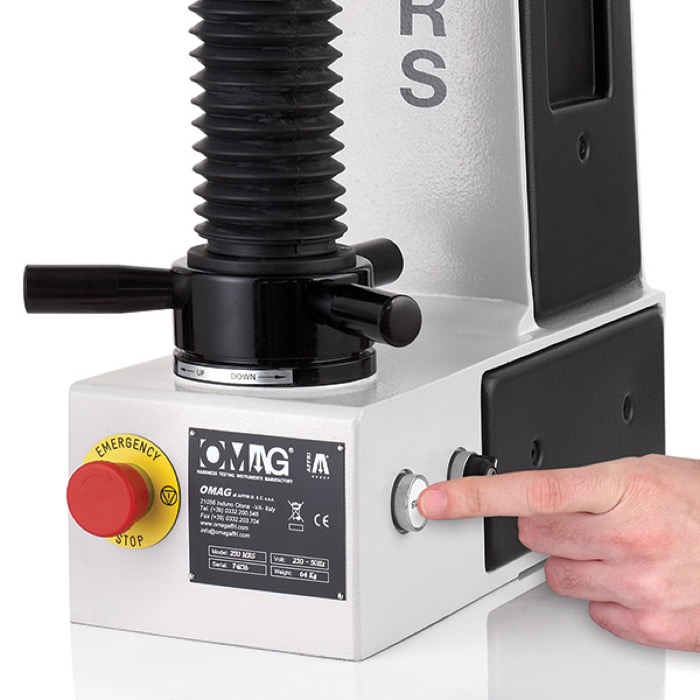

量測鍵
不論距離及電動試驗週期，以單一開始鍵去連接表面且夾緊試件鎖定試品，硬度測試機的週期會自動開始並且在幾秒鐘之內顯示出結果；此外對於維克氏和努氏的測試只需將試品置於工作檯上，鏡頭將會自動對焦與自動量測。壓針設計

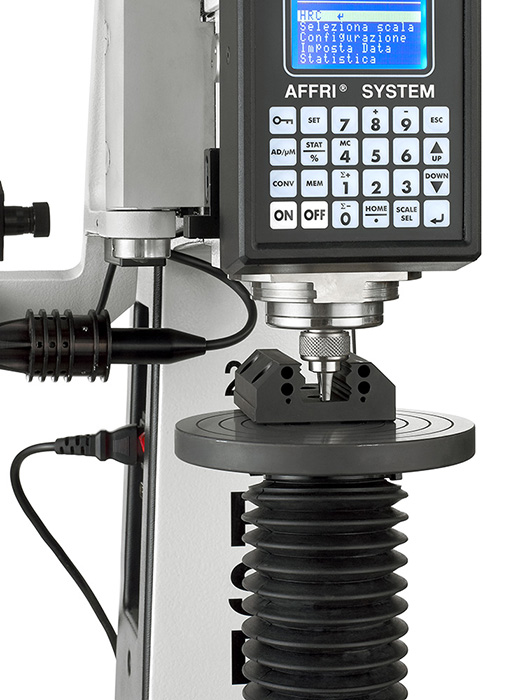

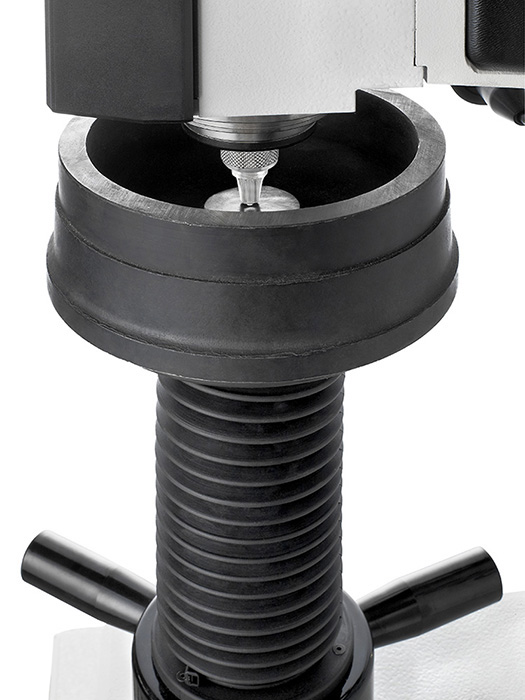

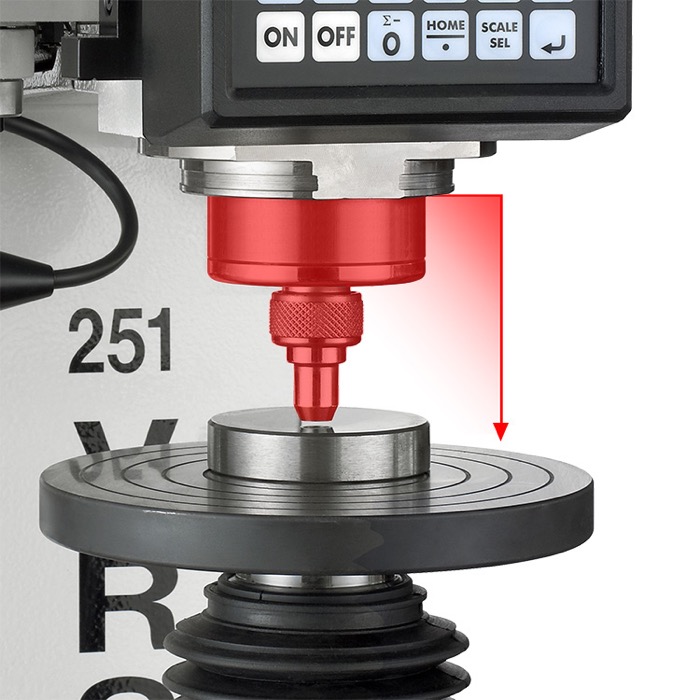

當測試時試品呈現不穩定或失調，VRS 系列擁有50MM的壓針和嵌位罩，針對不同厚度的試品進行硬度測量，AFERT 系統會追蹤試品而不會遺漏掉，但此硬度計無法對正在運轉的試品和升降螺桿進行測試。閉環技術 (PAT. AFFRI)
採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。重複性和再現性

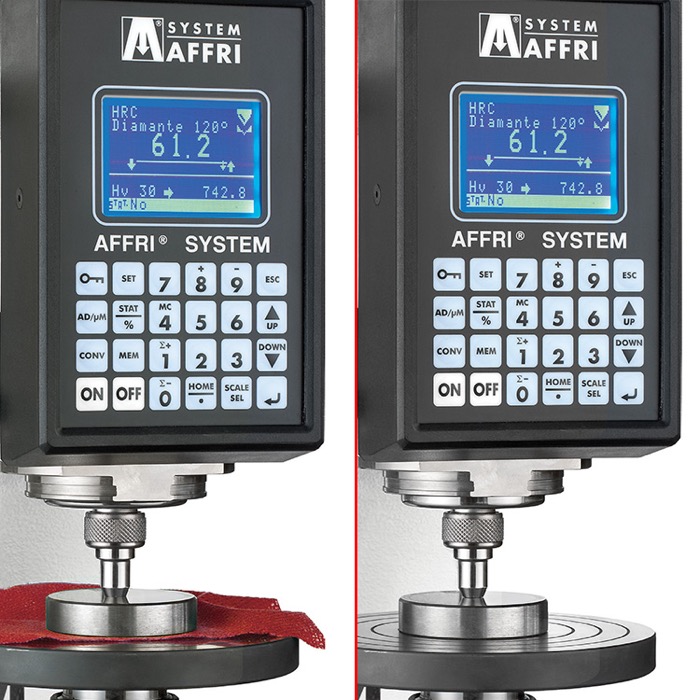

即使試品的狀態不好，硬度測試機仍然可以精確的測量出結果，數據將會顯示在第一次精確的測量裡而不需要反覆測試。自動測頭閱讀

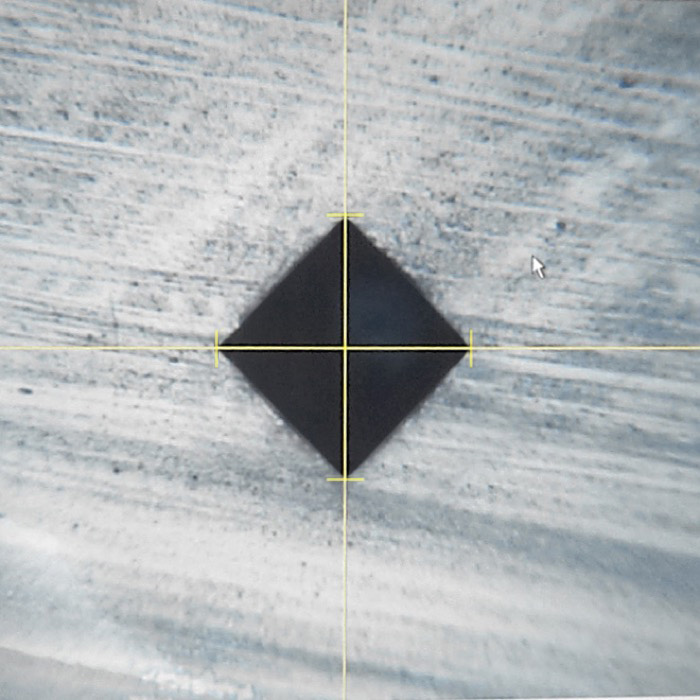

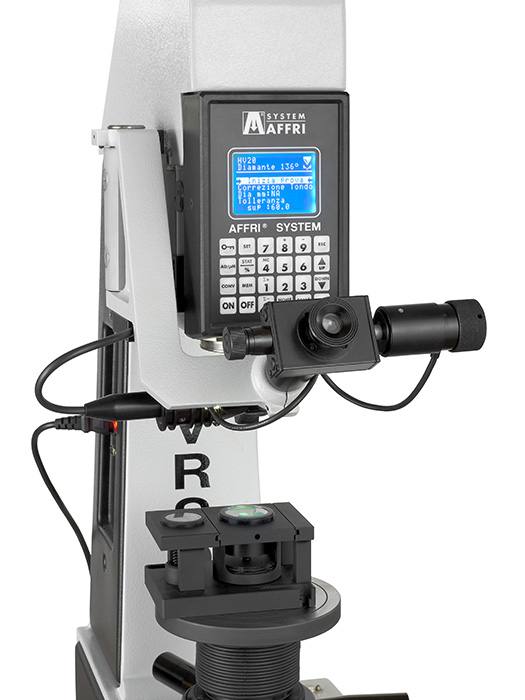

測頭透過CCD高解析度鏡頭和AFFRI軟體進行自動閱讀，即使試品表面有拋光、粗糙、腐蝕或狀態不好也能夠進行絕對精度測量。夾位系統 (PAT. AFFRI)

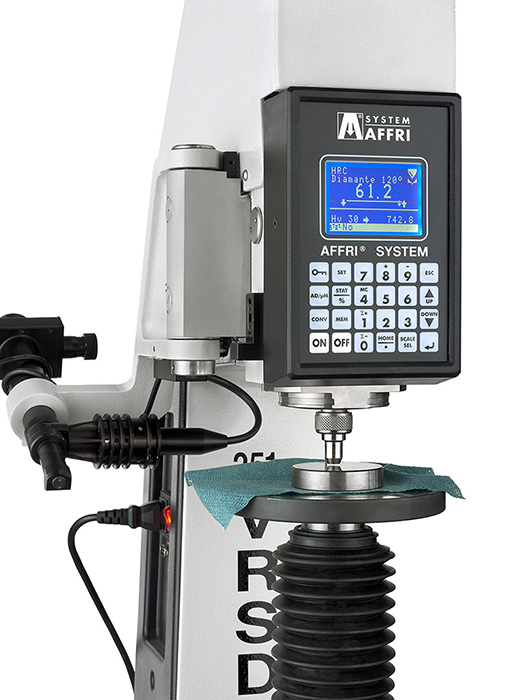

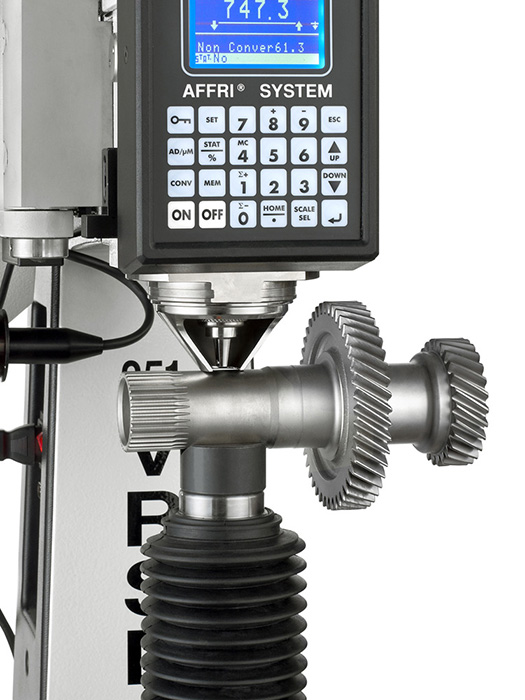

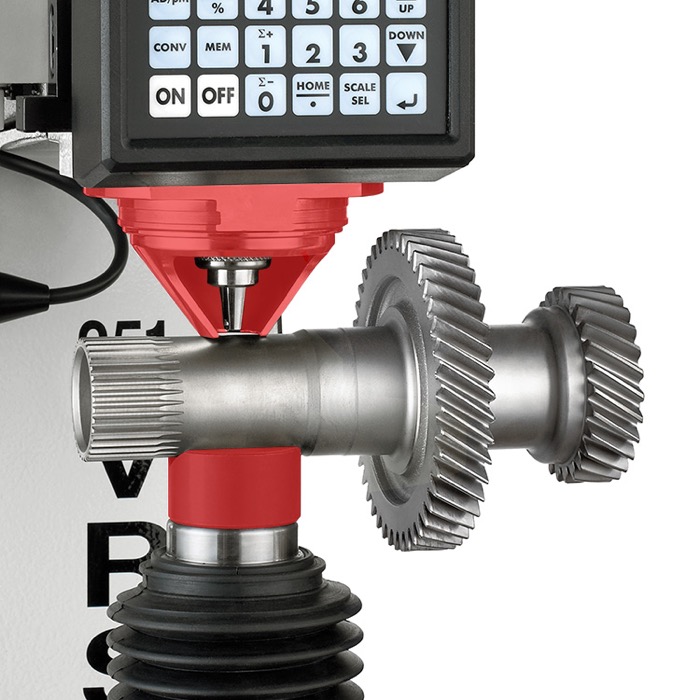

即使試品有生鏽、上油或骯髒的現象，硬度測試機的嵌位系統仍然可以緊緊的嵌住試品，保持測試週期的穩定並且得到精確的測量結果。X/Y 工作檯

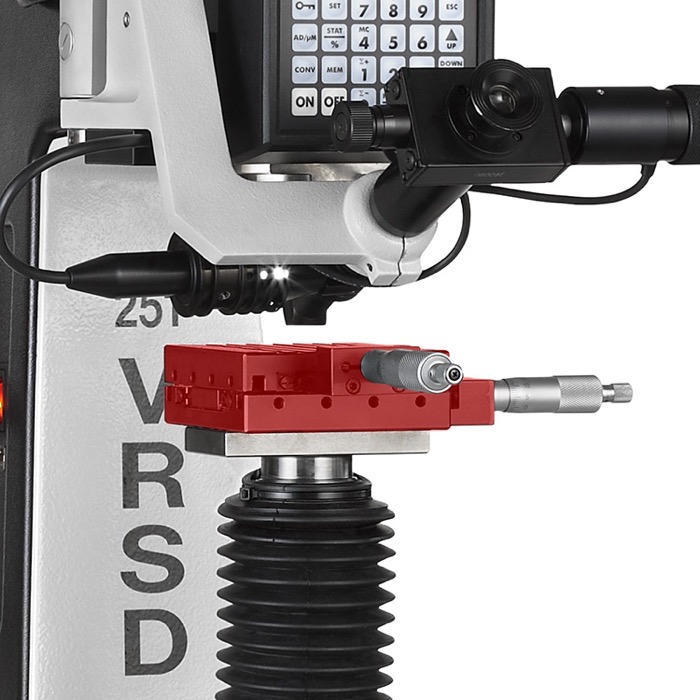

擁有100x100 mm和X/Y行程25 x 25 mm的可滑動式工作檯；簡易操作、定位準確。軟體

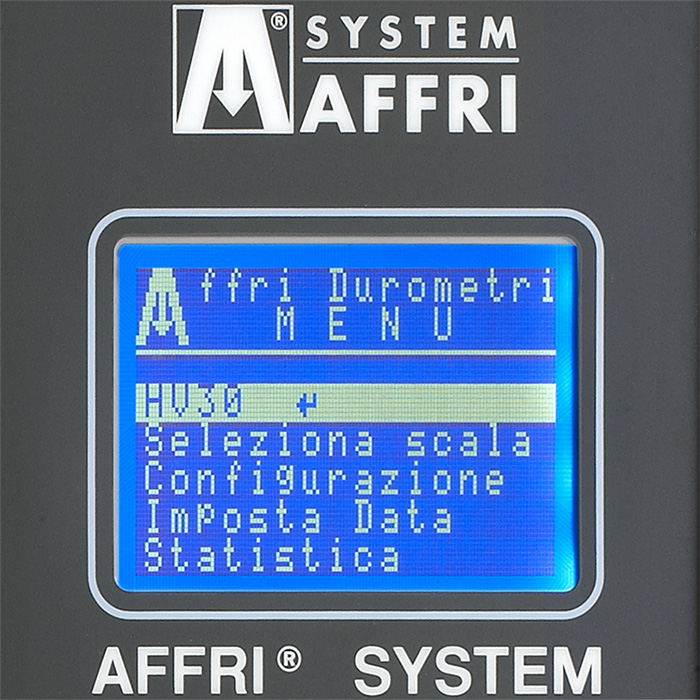

AFFRI分析系統功能多樣包含快速測試設置、結果統計、實體圖形、存儲數據和測試階段。技術特色
|
|
|
|
|
|
251 VRSTV/VRSD/VRSA
|

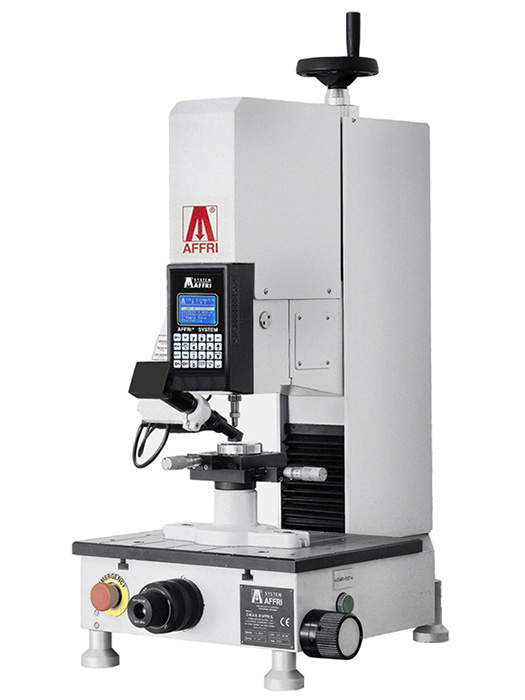

270 VRSTV/VRSD/VRSA
|
770 VRSTV/VRSD/VRSA
|
|
|
符合標準
|
EN-ISO 6506-2 / EN-ISO 6507-2 / EN-ISO 6508-2 / EN-ISO 2039 / EN-ISO 868 / ASTM E-18 / ASTM E-10 / ASTM E-2240 / ASTM E-348
|
||
|
X-Y 工作檯
|
----
|
330x390 mm
|
|
|
壓針
|
0/50 mm 電動式
|
||
|
測試主機
|
----
|
0/380 mm 電動式
|
0/700 mm 電動式
|
|
測頭行程
|
0/215 mm
|
----
|
|
|
最大操作深度
|
190 mm
|
||
|
讀值顯示方式
|
VRSTV: 透過CCD高解析度鏡頭和軟體採自動和半自動式閱讀
VRSD: 半自動式帶譯碼器
VRSA: 半自動式帶一般測頭
|
||
|
預荷重
|
29.4 - 98.1 N (3 - 10 kgf)
|
||
|
試驗荷重
|
VRSTV/VRSD/VRSA 維克氏 - 努氏: 9.807 - 19.60 - 29.42 - 49.03 - 98.07 - 147.1 - 196 - 294.2 - 490.35 - 980.7 N (1 - 2 - 3 - 5 - 10 - 15 - 20 - 30 - 50 - 100 kgf) 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 表面洛氏: 29.42 - 147.1 - 294.2 - 441.3 N (3 - 15 - 30 - 45 kgf) 勃氏: 61.29 - 98.07 - 153.2 - 245.2 - 294.2 - 306.5 - 612.9 - 1226 - 1839 N 其他荷重: 49 - 132 - 358 - 961 N (塑膠和橡膠按照 EN-ISO 2039 標準) VRSTV-VM/VRSD-VM/VRSA-VM (維克氏) 表面洛氏: 29.42 - 147.1 - 294.2 - 441.3 N (3 - 15 - 30 - 45 kgf) 維克氏 - 努氏: 2.940 - 4.903 - 9.807 - 19.60 - 24.52 - 29.42 - 49.03 - 98.07 - 147.1 - 196 - 294.2 - 490.35 N |
||
|
硬度範圍
|
洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR
表面洛氏: HRN - HRT
勃氏: HB30 - HB10 - HB5 - HB2.5 MPa (F/D2)
維克氏 - 努氏
蕭氏 A - D
|
||
|
精度
|
小於 0.5 %
|
||
